1.1功能说明

1）设备清单

1、电动过渡架    壹台

2、大理石磨机    壹台

3、风干过渡架    壹台

4、普通过渡架    贰台

5、翻板机        贰台

2）单台设备描述

1、电动过渡架

A、自动输送板材，采用蜗轮蜗杆减速器+链条驱动。

B、输送辊子采用改性尼龙制造，抗腐蚀、高强度。

   外形尺寸（mm）：3000×1700×800   功率：0.75K。

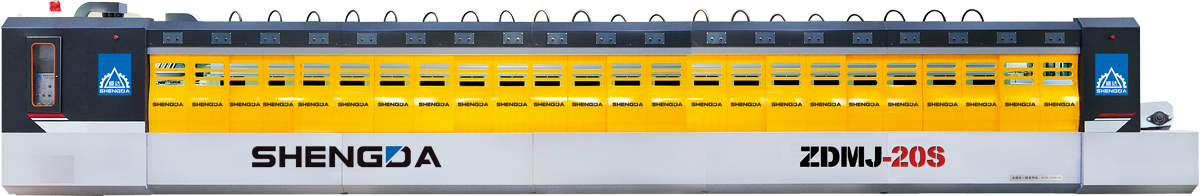

2、大理石磨机

A、工作宽度机  600-2000mm。

B、采用意大利桑普拉三层输送皮带，主传动采用3.0KW  摆线针轮轮减速器变频调速，输送皮带速度0.6---2.5m/min

C、摆动式横梁，两对齿轮减速机传动，变频调速，摆动驱动功率2×3.0KW。

D、配置16套大理石磨头，磨削效率高，每套驱动功11KW。

E、磨头、磨头上采用进口瑞典SKF品牌部等部位采用台湾自动供油润滑系统。

F、电气采用PLC及人机界面控制，设有缺板、叠板保护功能。

G、磨头自动升降，双气缸结构，设置磨料消耗报警功能。

H、横梁采用整段式摆动，摆动速度快，钢性稳定。

J、主电器采用法国施耐德及日本欧姆进口。

K、气动、气缸采用台湾亚德克及法国施耐德进口；

L、磨头主轴轴承采用进口瑞典SKF品牌；

M、前后钣金采用不锈钢。

N、磨盘采用铝合金，节省磨料。

O、外形尺寸（mm）：11990×3970×2560

 功率：184.6KW

耗水量约：425L/min

机重：31T

3、风干过渡架

A、输送辊子采用改性尼龙制造，抗腐蚀、高强度。

B、配备吹风系统一套，大风量、高效率，功率：2.2 KW。

外形尺寸：3000×1700×800  mm   功率：2.2KW。

4、翻板机

A、翻板采用高集成液压系统带动油缸推动。

B、设有缓冲减城装置。

C、设置手动行走下板功能。

外形尺寸；3000×1700×800 mm   功率：2.75KW
