1.1功能说明

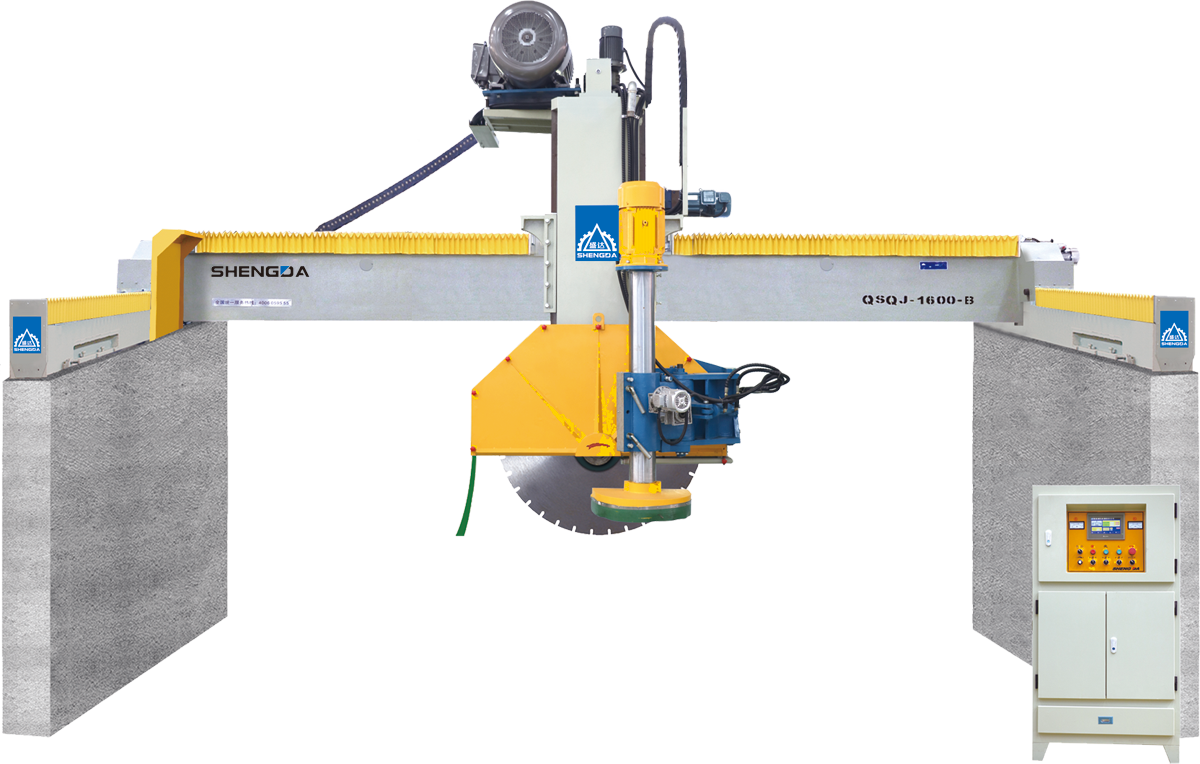

桥式组合切石机（水平刀）主要结构系统如下：

1）大梁：采用高强度的铸铁制造，稳定性好，寿命长，并有效吸震和减少噪音的优点。

横梁采用一对同轴的齿轮在纵梁齿排，在传动长轴上装有调心球轴承，在纵轨的油浸轨道上前后移动行走（Y轴）

2） 机头：采用高强度的铸铁制成，主轴箱通过同一驱动的双升降丝杆的带动，以升降滑板为定位，实现切割时刀片升降运动（Z轴）工作，其升降的行程可通过调节升降行程碰块进行控制机器工作的最佳有效升降行程；安装在中滑框上的横向行走系统可在大梁的油浸导轨上左右移动（X轴）；切刀行进速度在电控箱操作面板上调节。

3） 纵轨：纵轨由高强度钢板和加强型工字钢焊接，经喷砂，震动处理，油浸式轨道使机器的纵向移动更加平稳、灵活，纵轨装上防尘罩可防水防尘，固定在钢筋混凝土基础上。

4）电控箱和控制面板：本机采用人机界面触摸屏控制，修改输入数据极其方便，一次可设定99999个参数）工作效率极大的提高，操控十分方便。

5）本机采用轨道式料车。上下石料方便。

6）本机的所有动作和功能全部由一台日本欧姆龙可编程控制器（PLC）来控制，操作方便可靠，在各种情况下修改工作参数很便捷。

7）行走系统采用法国施耐德变频器调速，符合石材生产的需要，使所切的板材，版面平整光滑，减少掉边缺角的毛病。

8）刀架的升降采用单一减速机传动输出带动双丝杆，使得生产过程平稳、可靠、准确。

9）主电机采用西门子的产品，功率75KW，进口变量油泵电机采用2）2KW，该电机运转平稳，噪音极小。

10）金刚石锯片：由用户自行准备，可在市场上选购，本机配有刀片安全护罩，外形美观耐用。

11） 机器配给了水平横切系统，通过液压系统控制进给和退出进行切割工作。

12）主轴箱内采用油浸式润滑冷却系统，主轴的轴承采用SKF牌号轴承，使机器能在工作中的最大程度减少噪音，使机器的运行更平稳。
