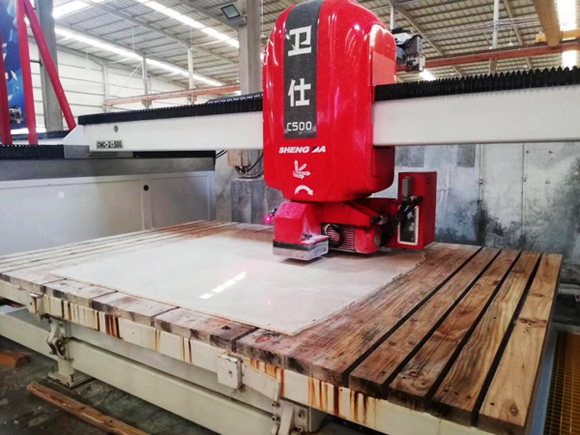

C500

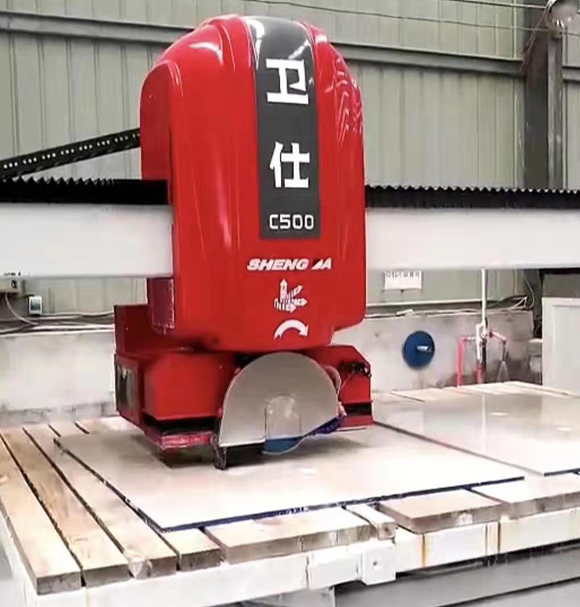

卫仕智能板材切割机
  • 产品详情
  • 视频展示
  • 图片展示
  • 技术参数
● 一体式机架和龙门式横梁,使机器机构更加稳定。
● 纵轨和横梁均采用直线导轨做轨道,使机器行走位移更加平稳。
● 纵向和横向移动均采用伺服电机及高精度行星减速机,再搭配高精度斜齿轮传动,使机器可以进行高精度的位移工作。
● 升降滑轨采用直线导轨,使升降运动更加平稳。
● 卫仕C500智能板材切割机的机头升降结构采用油缸升降,升降运动稳定可靠。
● 卫仕C500智能板材切割机的机头旋转结构采用油缸带动旋转90°,旋转角度固定、准确。

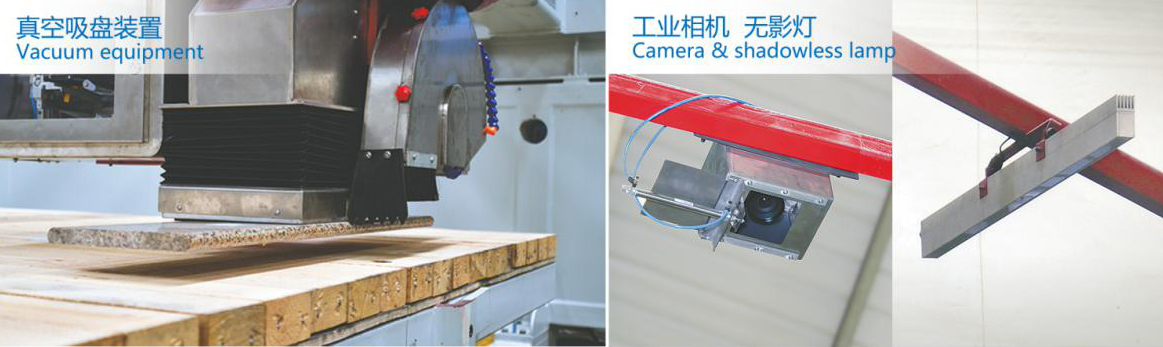

● 吸盘部分采用三轴气缸带动吸盘升降,吸盘分为三个吸盘腔,可根据不同规格的板材,规划相适应吸盘来进行吸附。

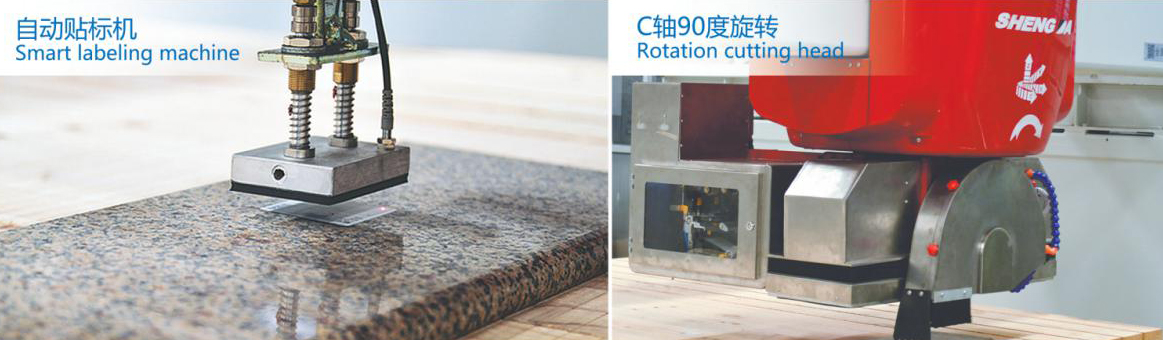

● 配备打标、贴标系统,可根据切割好的板材进行编号记录,并贴上标签。

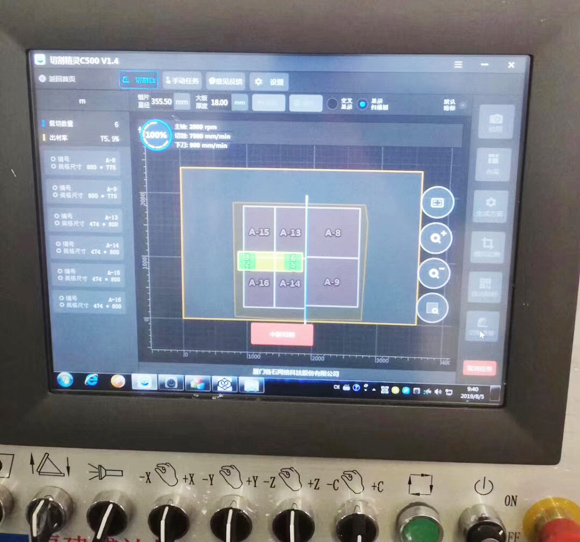

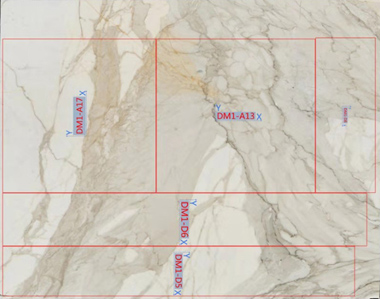

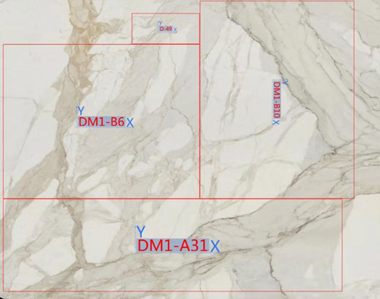

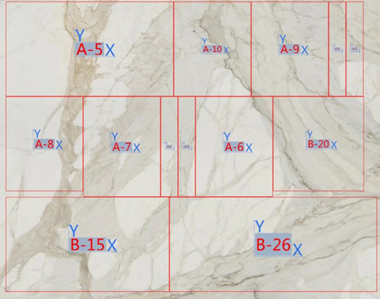

● 配备视觉系统,可根据原扫描的板材信息,对摆放在机器上的待加工材料进行拍摄,录入数控系统,自动定位石板位置,并通过数控系统规划切割路线,进行切割工作。






1、所有滑轨均采用直线导轨,使之移动速度更快更平稳,切割精度更高。
2、各导轨及运动润滑全部采用集中供给,有效保证机器正常润滑及运作。

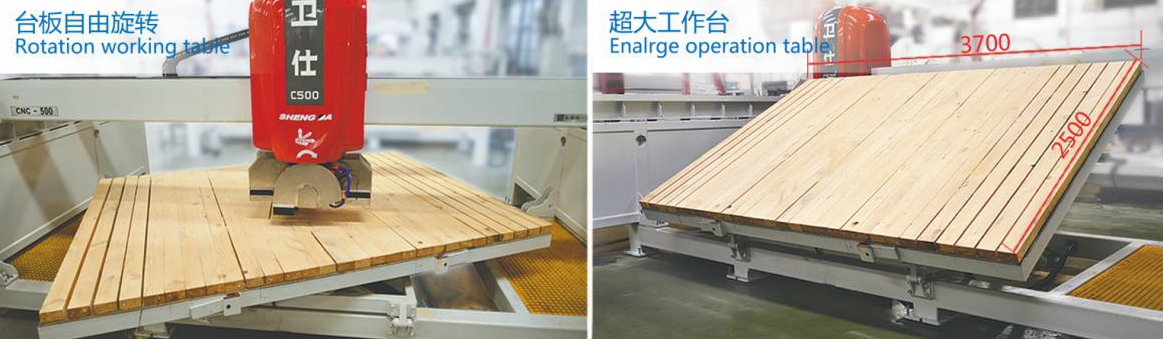

3、工作台可根据对焦后图像进行旋转微调,方便工人上板。
4、3700x2500的超大工作台面,方便板材路径规划及移位,让整个切割流程更顺畅和自动化。

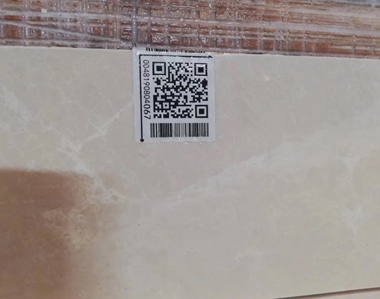

5、板材自动贴标系统,遵循系统指令,将规划后的板材数据生成二维码并印刷到防水贴纸,粘贴至指定位置。



6、六个可独立使用的真空腔吸盘分置于切割刀片两侧,根据要移动的板材面积,可任意单独使用某一侧的任何一个真空腔,也可任意合并使用多个真空腔,方便可靠。






(向左滑动查看更多)
产品名称 单机 双工作台
型号 CNC-500 CNC-500P
最大加工尺寸(L*W*H) (mm) 3600*2400*50 3600*2400*50
锯片直径 (mm) Φ350-Φ500 Φ350-Φ500
工作台尺寸 (L*W) (mm) 3700*2500 2-3700*2500
机头旋转角度 (n°) 90 90
主电机功率 (kW) 22 22
外形尺寸 (L*W*H) (mm) 6500*5500*4400 9000*6500*4400
